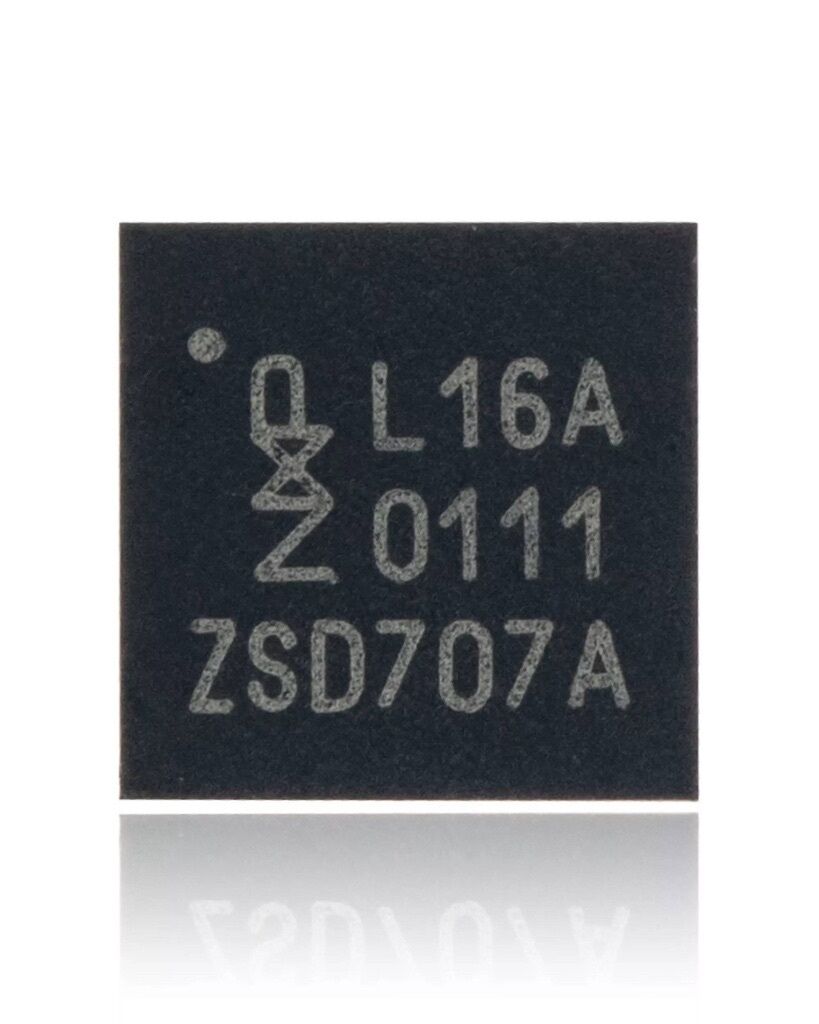

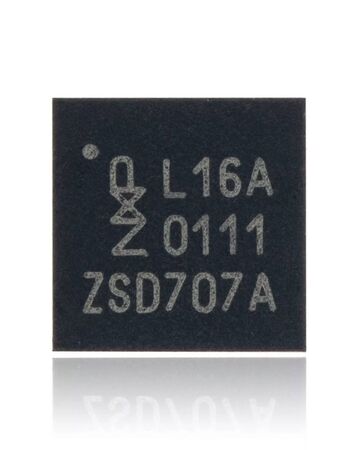

Puce Contrôleur IC pour Macbook (PCAL6416AHF)

Puce Contrôleur IC pour Macbook (PCAL6416AHF)

Destinée aux techniciens experts en réparation de cartes mères, cette puce contrôleur IC (Circuit Intégré), référence PCAL6416AHF, est un composant essentiel pour la résolution de pannes complexes sur de nombreux modèles de MacBook. En tant qu'expandeur I/O, elle joue un rôle crucial dans la gestion de multiples fonctions de bas niveau.

Rôle et Fonctions

La puce PCAL6416AHF est un expandeur I/O (Input/Output) 16-bit sur interface I2C. Au sein d'une carte mère de MacBook, elle sert de relais pour le processeur principal en gérant une variété de signaux d'entrée et de sortie. Elle est fréquemment impliquée dans le contrôle de fonctionnalités telles que le rétroéclairage du clavier, la communication avec le trackpad ou d'autres périphériques internes.

Symptômes d'une Puce Défaillante

Une défaillance de cette puce, souvent causée par un dégât liquide (oxydation) ou un court-circuit, peut se manifester par des symptômes variés et parfois difficiles à diagnostiquer :

• Le rétroéclairage du clavier est totalement inopérant.

• Le trackpad ne répond plus ou certaines de ses fonctions sont absentes.

• D'autres pannes spécifiques liées aux entrées/sorties gérées par ce composant sur un modèle de carte mère donné.

Avertissement pour une Installation Professionnelle

Ce produit est un composant de surface (BGA/QFN) dont l'installation et le remplacement requièrent impérativement :

• Des compétences expertes en micro-soudure.

• Un équipement professionnel (station à air chaud, microscope, etc.).

Une manipulation ou une installation incorrecte peut endommager la puce et la carte mère de manière irréversible. Ce produit est vendu à destination d'un public de professionnels avertis.

Compatibilité

Cette puce est utilisée sur de nombreuses références de cartes mères de MacBook, MacBook Pro et MacBook Air. Il est de la responsabilité du technicien de vérifier la compatibilité de la référence PCAL6416AHF avec le schéma (boardview) du modèle en cours de réparation.

Ce produit bénéficie de notre garantie de 6 mois.

Caractéristiques principales :

• Référence : PCAL6416AHF

• Type : Circuit Intégré (IC) / Puce Contrôleur

• Fonction : Expandeur I/O (Input/Output) 16-bit

• Usage : Réparation de carte mère Apple MacBook / Pro / Air

• Symptômes Courants Associés : Pannes de rétroéclairage clavier, dysfonctionnements du trackpad

• Installation : Micro-soudure professionnelle requise

• Qualité : Compatible

• Garantie : 6 mois
